Numerische Berechnungen von Feuerungssys-  Gasphasenreaktionen im Verbrennungsraum
                                  temen mit fossilen Brennstoffen sind in den   abbildet. Ausgehend von einem Wärmefrei-
                                  letzten Jahren zahlreich durchgeführt worden,   setzungsprofil, individuellen Betriebsdaten
                                  so dass diese Stand der Technik sind. Proble-  und normierten Umwandlungsraten für C, H, O
                                  me bereiten diese auf homogenem Brennstoff   und N des Brennstoffes zu CO, CO , CH , H O,
                                                                                                  2  4  2
                                  basierenden Ansätze für die heterogene Phase,   O , N , NO, NH  und HCN, können Temperatur-,
                                                                         2  2      3
                                  wie bei Reststoffen und Biomassebrennstoffen,   Energie-, Masse- und Speziesverteilung entlang
                                  da die chemischen und physikalischen Vorgän-  dem Brennstoffbett mittels einer integralen
                                  ge, die auf dem Rost ablaufen, sehr komplex   Bilanzierung näherungsweise bestimmt werden.
                                  sind. Das umgesetzte Rostmodell stellt ein   Diese Profile dienen als Randbedingung für die
                                  vereinfachtes, dreidimensionales Modell dar,   angeschlossene Gasphasensimulation und das
                                  das die Verbrennung auf dem Rost und die   Strahlungsmodell (ANSYS Workbench V14.0
                                                                        (Fluent)). Sie zeigen bei einer Gegenüberstel-
                                                                        lung mit diversen Mess- und Simulationsdaten
                                                                        von Pilotanlagen unserer Partner eine richtige
                                                                        Abbildung.

                                                                        Numerische Simulation des
                                                                        Feststoffausbrandes

                                                                        Das verfahrens- und regelungstechnische
                                                                        Modell (in Matlab-Simulink) unterteilt das
                                                                        Brennstoffbett mittels integraler Bilanzierung
                                                                        in Sektoren und ermittelt in mehreren ange-
                                                                        koppelten Berechnungsphasen die Freisetzung
                                                                        der Brennstoffkomponenten und Rauchgas-
                                                                        zusammensetzungen. Die in jedem einzelnen
                                                                        Sektor ablaufenden Prozesse von Trocknung,
                                                                        Vergasung bis Brennstoffausbrand werden
                                                                        sowohl einheitlich als auch ortsabhängig über
                                                                        empirische Normprofile betrachtet. Die daraus
                                                                        resultierenden Energie- und Massenströme
                                                                        werden durch entsprechende Bilanzgleichun-
                                                                        gen abgebildet. Die komplexen Vorgänge der
                                                                        Verbrennung werden so vereinfacht und können
                                                                        mit vergleichsweise wenig Rechenaufwand die

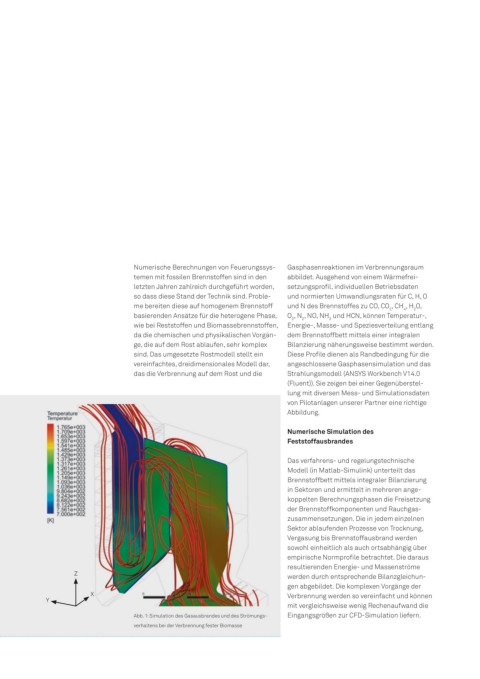

                                  Abb. 1: Simulation des Gasausbrandes und des Strömungs-  Eingangsgrößen zur CFD-Simulation liefern.
                                  verhaltens bei der Verbrennung fester Biomasse
