Für messtechnische Untersuchungen steht ein
vielseitiges Messsystem zur Verfügung („Hose Dynamische Übertragungs-
Expert“), mit welchem die Transferfunktionen für eigenschaften
Druck- und Volumenstrompulsationen in einem
Frequenzbereich bis 2 kHz bestimmt werden • Variable Arbeitspunkte für Druck
können. Diese enthalten wichtige Informationen HOSE-Expert und Fluidtemperatur
wie Schallausbreitungsgeschwindigkeit oder das • Pulsationsfrequenzen bis 2 kHz
Dämpfungsmaß. • Flexibler Aufbau

Ein weiterer Prüfstand („Pump Expert“) bildet
die für neuartige Pumpenanwendungen (dreh-
zahlvariable Antriebe) wichtigen Systemrand-
bedingungen wie z. B. Temperaturschocks und
spezielle Lastzyklen ab. Damit können z. B. der Energieeffizienter
Einfluss auf den Wirkungsgrad ermittelt werden drehzahlvariabler Antrieb
oder günstigere Betriebspunkte unter Beachtung
der Charakteristik der elektrischen Maschine • Pumpenleckage am
Druckregelbetrieb
gefunden werden. PUMP-Expert • Pumpendruck Auf- und Abbau Systemsimulationen mit DSHplus
Der Ventilprüfstand ermöglicht die Untersuchung • Pumpenerwärmung
elektrohydraulischer Ventile hinsichtlich ihres • Wirkungsgradmessungen
Frequenzganges oder die Aufnahme der Diffe- • Temperaturschocktests
renzdruck- oder Volumenstrom-Signal-Kennlinie. • Zyklussimulationen
Die gewonnenen Daten der Testvorrichtungen
können in Simulationsmodelle implementiert
werden. Kombiniert mit Modellen einer ständig Ventilprüfstand
wachsenden Komponentendatenbank wird es
möglich, auch komplette Systeme detaillierter • Test an Servo- und
zu simulieren. Die Modelle helfen, Versuche bei Proportionalventilen
der Entwicklung einzusparen und damit den VALVE-Expert • Durchfluss und Leckagemessung
Zeit- und Kostenaufwand zu reduzieren. An- • Druckverstärkungsmessung
wendungen der genannten Methoden sind z. B. • Nennfluss bis 80 l/min
die akustische Verbesserung von Systemen, die • Drücke bis zu 210bar
Lebensdauererhöhung oder die Quantifizierung
des Energieverbrauchs.

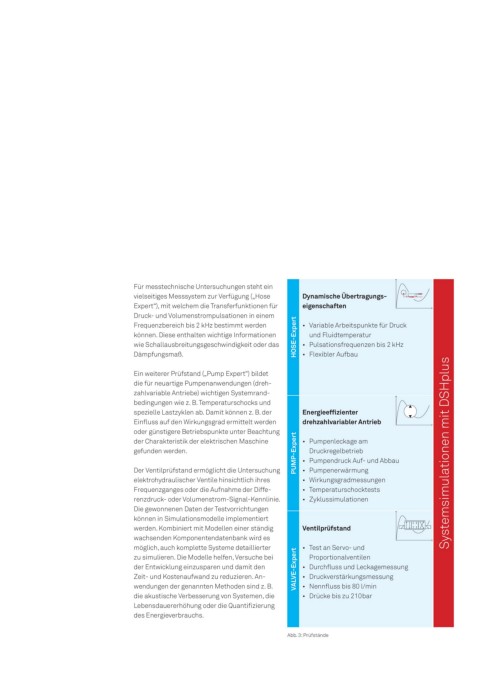

155 Abb. 3: Prüfstände
